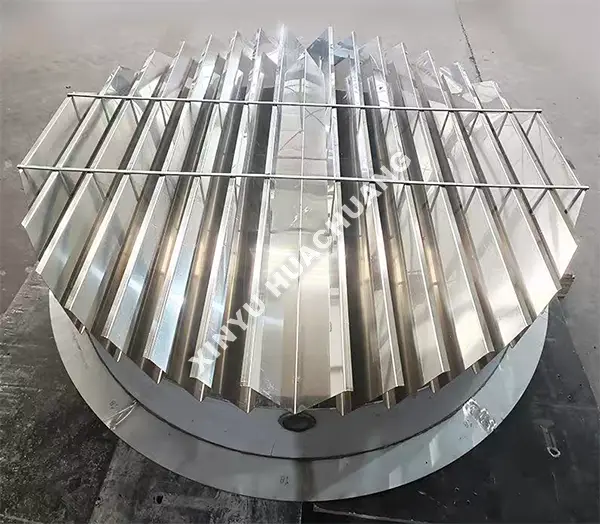

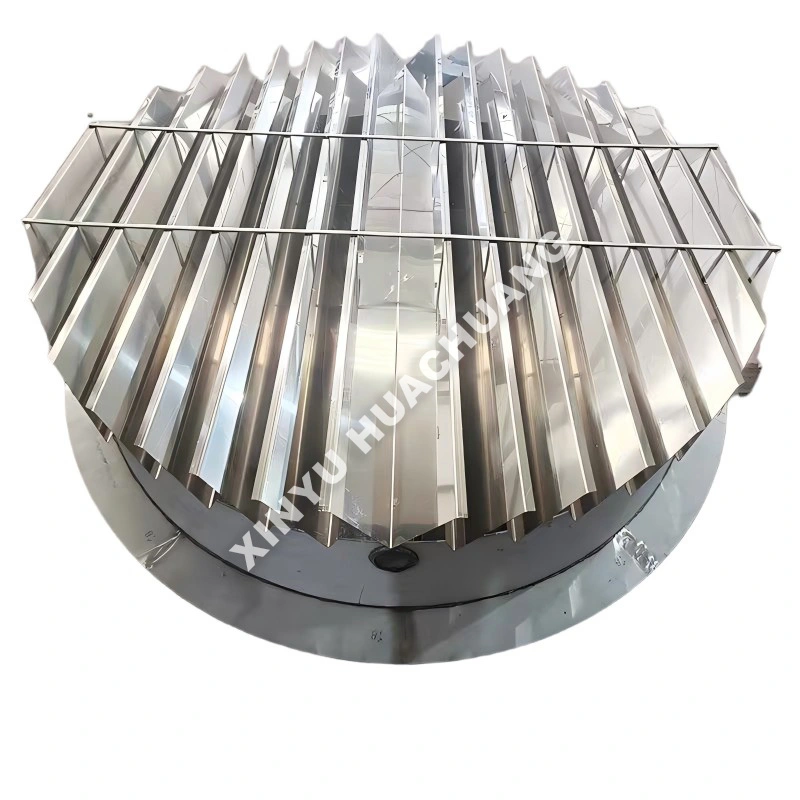

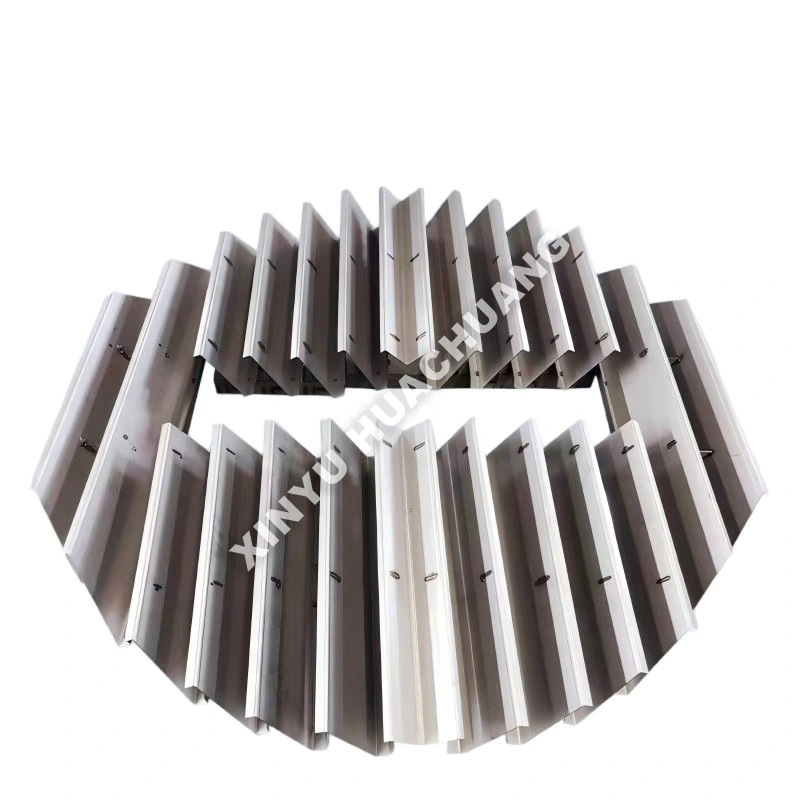

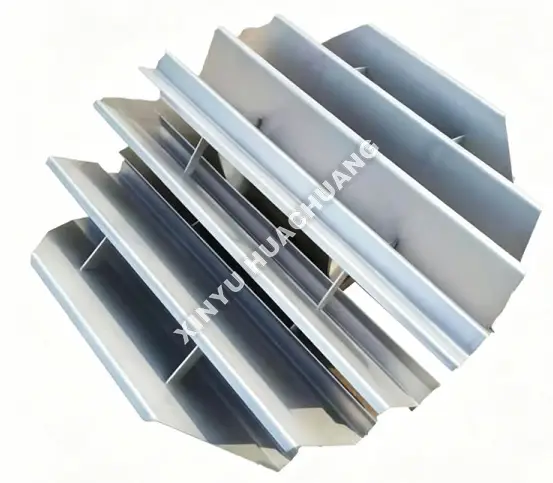

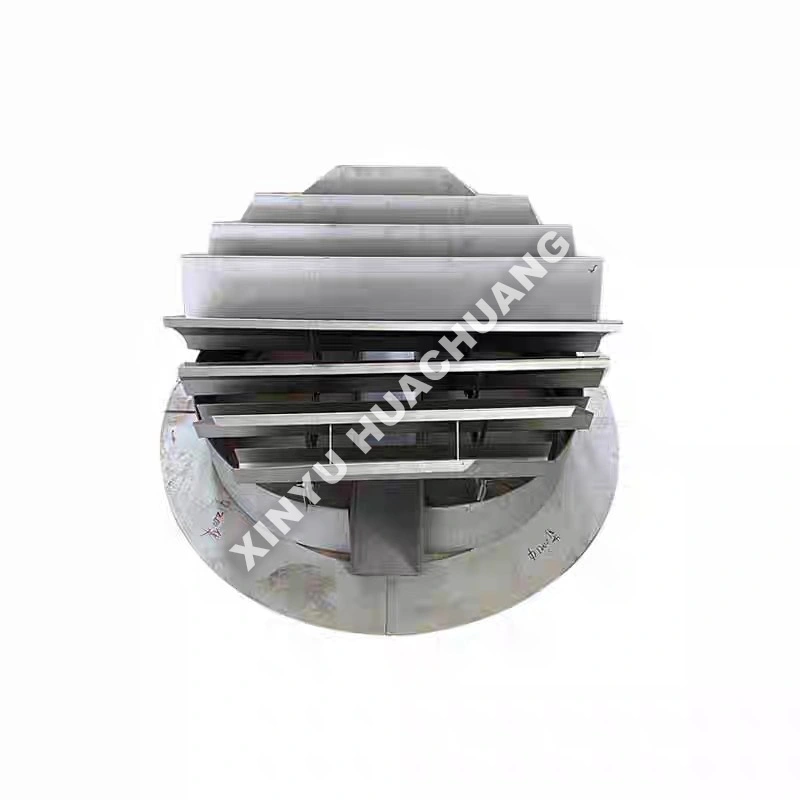

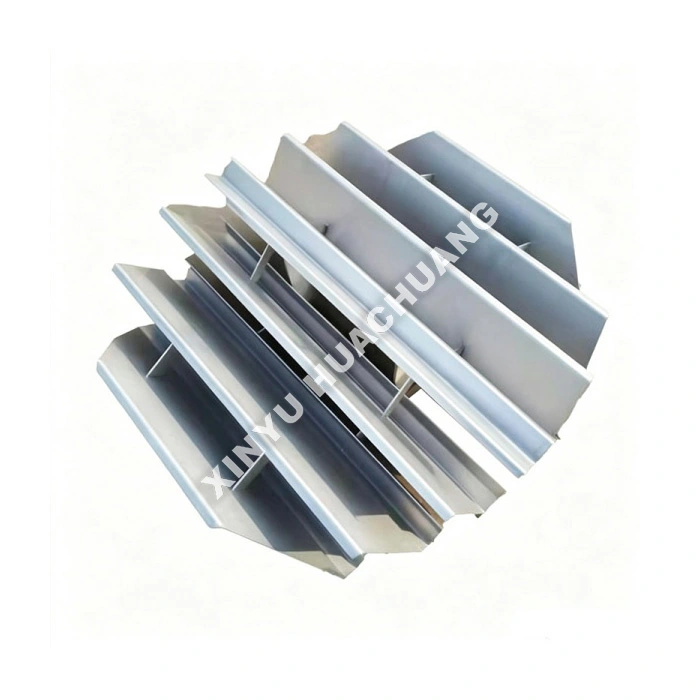

Pladenj za zbiranje tekočine

Pladenj za zbiranje tekočine XINYU HUACHUANG je kritična notranja komponenta stolpa, posebej zasnovana za prestrezanje, zbiranje in prerazporeditev tekočine v polnjenih kolonah majhnega premera. Ta pladenj za zbiranje tekočine, zasnovan za preprečevanje pretoka stene in ohranjanje učinkovitosti ločevanja, zagotavlja enakomeren stik med hlapi in tekočino po celotni polnilni postelji. Zaradi njegove kompaktne, robustne zasnove je idealen za laboratorijske, pilotne stolpe in procese, ki zahtevajo vmesno dovajanje ali stransko vlečenje.

Kaj je pladenj za zbiranje tekočine?

Pladenj za zbiranje tekočine je vodoravna posoda, nameščena med polnilnimi odseki v destilacijskih, absorpcijskih ali stripping kolonah. Zajame tekočino, ki teče po embalaži, in jo enakomerno porazdeli na spodnji sloj. Ta pladenj za zbiranje tekočine je bistvenega pomena za ohranjanje učinkovitosti stebra v visokih pilotnih stolpih, kjer lahko nepravilna porazdelitev tekočine močno vpliva na delovanje. Služi tudi kot platforma za vmesno vbrizgavanje krme, stranski odvzem ali točke za spremljanje temperature.

Zakaj ta?

● Vrhunsko zbiranje tekočine: optimizirana geometrija posode z ustrezno globino zagotavlja popolno zajemanje tekočine tudi pri visokih hitrostih pare.

● Zasnova proti stenskemu pretoku: Periferni tesnilni obroči in pregrade preprečujejo, da bi tekočina obšla tesnilo in stekla po stenah kolone.

● Visoko območje prehoda hlapov: Zasnova odprtega dvižnega voda zmanjša padec tlaka, hkrati pa omogoča neomejen pretok hlapov skozi zbiralnik.

● Robustna konstrukcija: izdelan iz vrhunskih SS304/316L ali posebnih zlitin, ki vzdržijo toplotne obremenitve in korozivna okolja.

● Modularna namestitev: natančno izdelani deli zagotavljajo hitro montažo in popolno izravnavo znotraj stolpa.

Tehnične specifikacije

Načrt izbora

● Definirajte obremenitve s tekočino in paro: natančno izračunajte pričakovano hitrost pretoka tekočine in hitrost pare. To določa zahtevano globino posode, velikost dvižnega voda in območje prehoda hlapov pladnja za zbiranje tekočine.

● Ocenite premer stolpa: Zagotovite, da je pladenj natančno dimenzioniran za vaš specifični laboratorij ali premer pilotne kolone, da preprečite puščanje.

● Združljivost materiala: Izberite ustrezno metalurgijo glede na temperaturo postopka in kemično agresivnost. Standard SS316L pokriva večino aplikacij; visoko korozivna okolja zahtevajo Hastelloy.

● Funkcijske zahteve: Ugotovite, ali pladenj potrebuje dodatne funkcije, kot so stranske vlečene šobe, vmesne podajalne točke ali zmožnosti redistribucije.

Postopek nadzora kakovosti

● Preverjanje materiala: Strog pregled vhodnih kovinskih plošč in varilnih materialov za zagotovitev metalurške skladnosti.

● Dimenzijska natančnost: Natančno merjenje globine posode, premera dvižnega voda in splošne ravnosti za zagotavljanje pravilnega prileganja in zbiranja tekočine.

● Kakovost varjenja: Celoviti vizualni in NDT (nedestruktivni pregled) pregled vseh zvarov za zagotovitev neprepustnosti.

● Površinska obdelava: Preverjanje kakovosti pasivacije ali prevleke za zagotovitev odpornosti proti koroziji v težkih delovnih okoljih.

● Preizkus vgradnje: Preverjanje modularnih delov pred montažo za potrditev pravilne poravnave in tesnjenja pred odpremo.

Poprodajne storitve in podpora

Pri XINYU HUACHUANG smo zavezani zagotavljanju celovite in zanesljive poprodajne podpore, da zagotovimo neprekinjeno in učinkovito delovanje vaše opreme. Naša predana servisna ekipa vam je vedno pripravljena pomagati.

Celovita garancija

Ponosno nudimo dveletno garancijo za našo opremo. V tem obdobju zagotavljamo brezplačne storitve vzdrževanja in popravil za vse težave, povezane s kakovostjo, razen tistih, ki jih povzročajo nepravilno delovanje, nepooblaščene spremembe ali višja sila. Za opremo po izteku dvoletnega garancijskega obdobja še naprej nudimo storitve vseživljenjskega vzdrževanja, pri čemer zaračunavamo le stroške nadomestnih delov in dela.

Mehanizem hitrega odziva

Nudimo strokovno inženirsko telefonsko podporo 7×24 ur. Po prejemu obvestila o napaki se bo naša tehnična ekipa odzvala v 24 urah in zagotovila izvedljivo rešitev. Če je potrebna storitev na kraju samem, bodo naši strokovni inženirji prispeli v vaš objekt v enem tednu. V posebnih okoliščinah, ko opreme ni mogoče popraviti, jo bomo brezpogojno zamenjali z novo enoto ali zagotovili nadomestno enoto med dveletnim garancijskim obdobjem ali sprejeli potrebne ukrepe za ponovno vzpostavitev normalnega delovanja.

Pogosto zastavljena vprašanja (FAQ)

V1: Kakšna je primarna funkcija pladnja za zbiranje tekočine v polnilni koloni?

O: Pladenj za zbiranje tekočine zajame tekočino, ki teče navzdol iz zgornjega pakirnega dela, in jo enakomerno porazdeli na spodnji sloj pakiranja. Brez tega pladnja se nepravilna porazdelitev tekočine kopiči na več odsekih pakiranja, kar postopoma zmanjšuje učinkovitost ločevanja. Zbirni pladenj v bistvu "ponastavi" porazdelitev tekočine na vsaki meji pakiranja.

V2: Zakaj je pladenj za zbiranje tekočine bistvenega pomena v visokih pilotnih stolpih?

O: V visokih stolpih z več odseki embalaže se tekočina med spuščanjem nagiba proti steni stebra, kar z vsakim naslednjim odsekom ustvarja vedno hujšo nepravilno porazdelitev. Brez zbiralnikov med odseki lahko ta kumulativni učinek naredi spodnje odseke embalaže skoraj neučinkovite, kar zapravlja drag katalizator ali embalažni material.

V3: Katere druge funkcije poleg redistribucije opravlja zbiralni pladenj?

O: Zbiralni pladenj služi tudi kot platforma za vbrizgavanje vmesnega dovoda, stranski odvzem vmesnih proizvodov in namestitev točk za spremljanje temperature. Zaradi teh dodatnih funkcij je vsestransko orodje za upravljanje procesov, ne le naprava za redistribucijo tekočine.

V4: Kako je zbiralni pladenj zasnovan za zmanjšanje padca tlaka?

O: Pladenj je zasnovan z visoko površino prostega prečnega prereza—pogosto presega 85 %—da omogoča prehajanje dvigajočih se hlapov z minimalnim uporom. Območja zbiranja tekočin so strateško postavljena tako, da zajemajo spuščajočo se tekočino, ne da bi ovirali pot pretoka hlapov, s čimer ohranjajo prednosti nizkega padca tlaka delovanja polnjene kolone.

V5: Kateri materiali se običajno uporabljajo za pladnje za zbiranje tekočin?

O: Kolektorski pladnji so običajno izdelani iz SS304/316L za standardne aplikacije, Hastelloy ali titana za zelo korozivna okolja in jekla, prevlečenega s PTFE, za aplikacije v kemiji fluora. Izbira materiala se ujema s procesnim medijem in pogoji delovanja, kar zagotavlja dolgo življenjsko dobo.
