Podporna mreža za pakiranje destilacijskega stolpa

Podporna mreža za pakiranje destilacijskega stolpa XINYU HUACHUANG je kritična strukturna komponenta, posebej zasnovana za laboratorijske in pilotne pakirne stolpe majhnega premera. Ta podporna mreža za pakiranje destilacijskega stolpa, zasnovana tako, da prenese težo strukturiranega ali naključnega pakiranja, hkrati pa poveča odprto površino, zagotavlja neoviran pretok pare-tekočine in preprečuje poplavljanje kolone. Zaradi robustne, a odprte zasnove je idealen temelj za doseganje visoke učinkovitosti ločevanja v okoljih raziskav in razvoja ter pilotnih testiranj.

Načelo delovanja

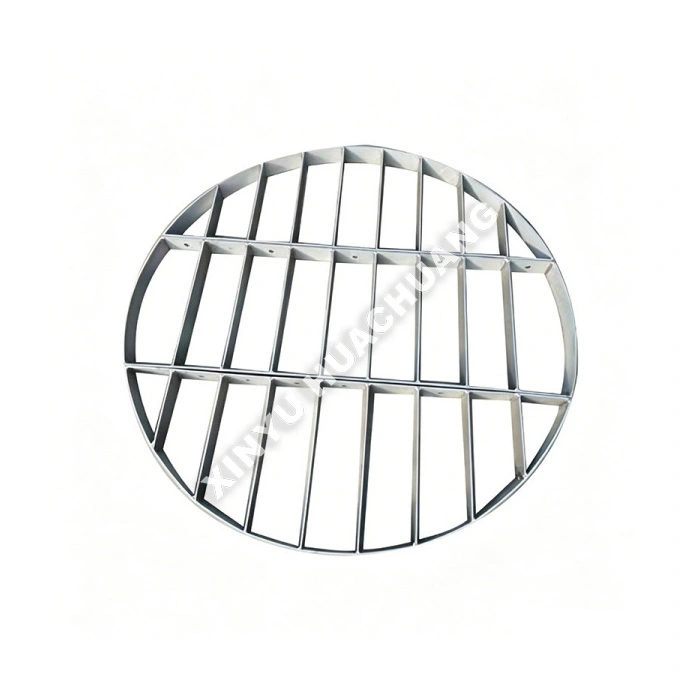

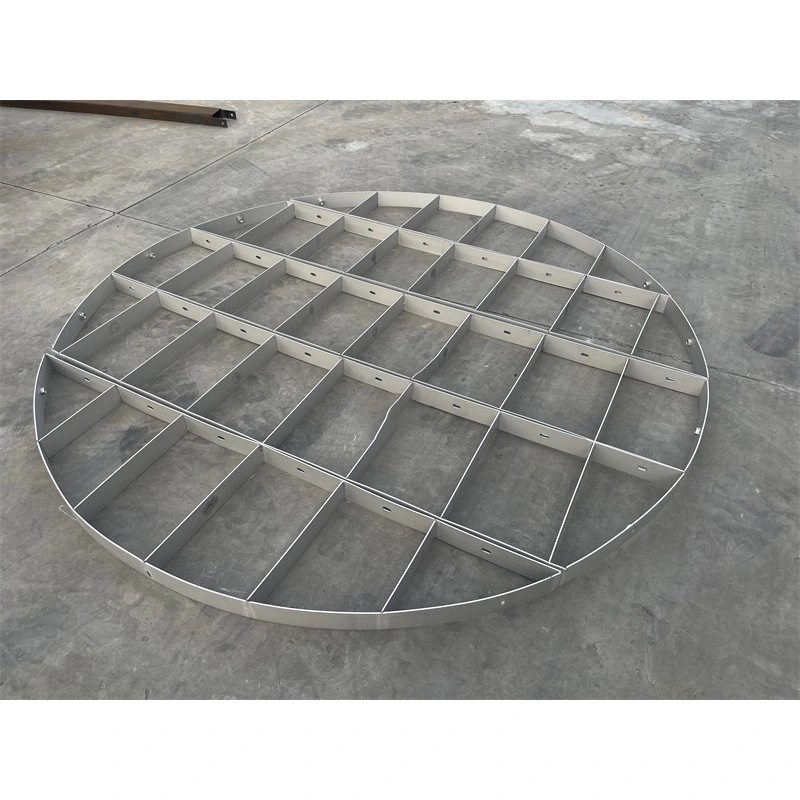

Podporna mreža za pakiranje destilacijskega stolpa deluje tako, da zagotavlja togo vodoravno ploščad na dnu pakirne postelje. Konstruiran je z navpičnimi ali vodoravnimi palicami, ki so razporejene tako, da ustvarjajo visoko prosto površino prečnega prereza. Ta odprta geometrija omogoča prehajanje dvigajoče se pare in padajoče tekočine z minimalnim padcem tlaka, hkrati pa preprečuje, da bi delci embalaže padli v spodnji del. Gladka površina rešetke tudi pomaga preprečevati kopičenje delcev in obraščanje na dnu stebra.

Kje sije?

● Visoka odprta površina in nizek padec tlaka: Maksimizira površino prostega preseka, da se zagotovi gladek pretok pare in tekočine, kar preprečuje ozka grla v stolpcih majhnega premera.

● Visoka mehanska trdnost: Zasnovan tako, da zanesljivo podpira težo polnilne postelje in vzdrži nihanja delovnega tlaka brez deformacij.

● Zasnova proti obraščanju: Gladke površine in optimiziran razmik med palicami preprečujejo kopičenje trdnih snovi, polimerov ali delcev in zamašitev podpore.

● Natančno prileganje: izdelano po meri, da se popolnoma ujema z notranjim premerom laboratorijskega in pilotnega stekla ali kovinskih stebrov, kar zagotavlja brez obvoda tekočine.

● Vsestranski materiali: Na voljo v SS304/316L, Hastelloy, PTFE in steklu, da ustrezajo kemični združljivosti vašega specifičnega procesa.

Tehnične specifikacije

Kje se uporablja?

● Akademski in raziskovalno-razvojni laboratoriji: temeljne kinetične študije, vizualizacija procesa ločevanja in testiranje katalizatorjev.

● Pilotne tovarne: Premostitev vrzeli med stacionarnimi raziskavami in razvojem ter industrijskim povečanjem za fine kemikalije in farmacevtske izdelke.

● Eterična olja in naravni izvlečki: Nežno, visoko čisto ločevanje toplotno občutljivih terpenov in dišav.

● Posebna topila: Neprekinjeno pridobivanje in izjemno visoko čiščenje organskih topil visoke vrednosti.

● Hrana in pijača: Koncentracija naravnih arom in ekstrakcija bioaktivnih spojin.

Previdnostni ukrepi pri uporabi

● Natančno izravnavanje: Zagotovite, da je podporna mreža nameščena popolnoma vodoravno. Neravna rešetka lahko povzroči kopičenje tekočine na eni strani, kar povzroči resno nepravilno porazdelitev in zmanjšano učinkovitost ločevanja.

● Združljivost velikosti embalaže: Preverite, ali je razmik palic podporne mreže embalaže destilacijskega stolpa manjši od najmanjše dimenzije vaše embalaže, da preprečite, da bi delci padli skozenj.

● Varna pritrditev: Pri stebrih z majhnim premerom zagotovite, da je mreža pravilno vpeta ali varjena, da preprečite njeno premikanje ali dvigovanje med velikim pretokom hlapov ali vakuumskimi operacijami.

● Predhodno čiščenje: preden naložite embalažo, vedno temeljito očistite mrežo, da odstranite vsa strojna olja, kovinske ostružke ali ostanke, ki bi lahko onesnažili vaš proces.

Poprodajne storitve in podpora

Pri XINYU HUACHUANG smo zavezani zagotavljanju celovite in zanesljive poprodajne podpore, da zagotovimo neprekinjeno in učinkovito delovanje vaše opreme. Naša predana servisna ekipa vam je vedno pripravljena pomagati.

Celovita garancija

Ponosno nudimo dveletno garancijo za našo opremo. V tem obdobju zagotavljamo brezplačne storitve vzdrževanja in popravil za vse težave, povezane s kakovostjo, razen tistih, ki jih povzročajo nepravilno delovanje, nepooblaščene spremembe ali višja sila. Za opremo po izteku dvoletnega garancijskega obdobja še naprej nudimo storitve vseživljenjskega vzdrževanja, pri čemer zaračunavamo le stroške nadomestnih delov in dela.

Mehanizem hitrega odziva

Nudimo strokovno inženirsko telefonsko podporo 7×24 ur. Po prejemu obvestila o napaki se bo naša tehnična ekipa odzvala v 24 urah in zagotovila izvedljivo rešitev. Če je potrebna storitev na kraju samem, bodo naši strokovni inženirji prispeli v vaš objekt v enem tednu. V posebnih okoliščinah, ko opreme ni mogoče popraviti, jo bomo brezpogojno zamenjali z novo enoto ali zagotovili nadomestno enoto med dveletnim garancijskim obdobjem ali sprejeli potrebne ukrepe za ponovno vzpostavitev normalnega delovanja.

Pogosto zastavljena vprašanja (FAQ)

V1: Kaj je glavni namen podporne mreže za pakiranje v destilacijskem stolpu?

O: Podporna mreža zagotavlja togo, vodoravno ploščad na dnu pakirne postelje, ki varno drži vse elemente pakiranja ali strukturirane module pakiranja. Brez tega bi se polnilo sesedlo v spodnji del kolone, blokiralo pretok hlapov in popolnoma uničilo učinkovitost ločevanja.

V2: Kako zasnova mreže zmanjša svoj vpliv na zmogljivost stolpca?

O: Mreža je zgrajena z navpičnimi ali vodoravnimi palicami, ki so razporejene tako, da ustvarjajo veliko prosto površino prečnega prereza, ki pogosto presega 90 %. Ta odprta geometrija omogoča, da dvigajoči se hlapi in spuščajoča se tekočina prehajajo z minimalnim padcem tlaka, kar zagotavlja, da sama mreža ne postane ozko grlo v procesu prenosa mase.

V3: Zakaj je zasnova proti obraščanju pomembna za podporno mrežo?

O: Podporna mreža je na najnižji točki polnilne postelje, kjer se naravno kopičijo delci, polimerne usedline in kristalizirane soli. Gladka površina in odprta geometrija preprečujeta nabiranje materiala na dnu stebra, kar zmanjšuje pogostost zaustavitev zaradi čiščenja in ohranja dosleden padec tlaka skozi celotno akcijo.

V4: Kakšna je velikost podporne mreže glede na embalažo nad njo?

O: Velikost odprtine mreže je skrbno usklajena z dimenzijami embalaže, da preprečimo, da bi skoznjo padel kateri koli element embalaže. Pri naključnem pakiranju so odprtine mreže znatno manjše od najmanjšega pakirnega elementa. Za strukturirano pakiranje je mreža zasnovana tako, da se ujema s tlorisom modula in zagotavlja raven podpore po celotni postelji.

V5: Kateri gradbeni materiali so na voljo za podporne mreže?

O: Podporne mreže so na voljo v SS304/316L za standardne aplikacije, Hastelloy in titan za korozivna okolja ter ogljikovo jeklo z zaščitnimi premazi za stroškovno občutljive namestitve. Material je izbran tako, da se ujema z materialom ohišja kolone in procesnimi pogoji, kar zagotavlja galvansko združljivost in dolgo življenjsko dobo.
