Instrument za merjenje radialne zračnosti ležajev

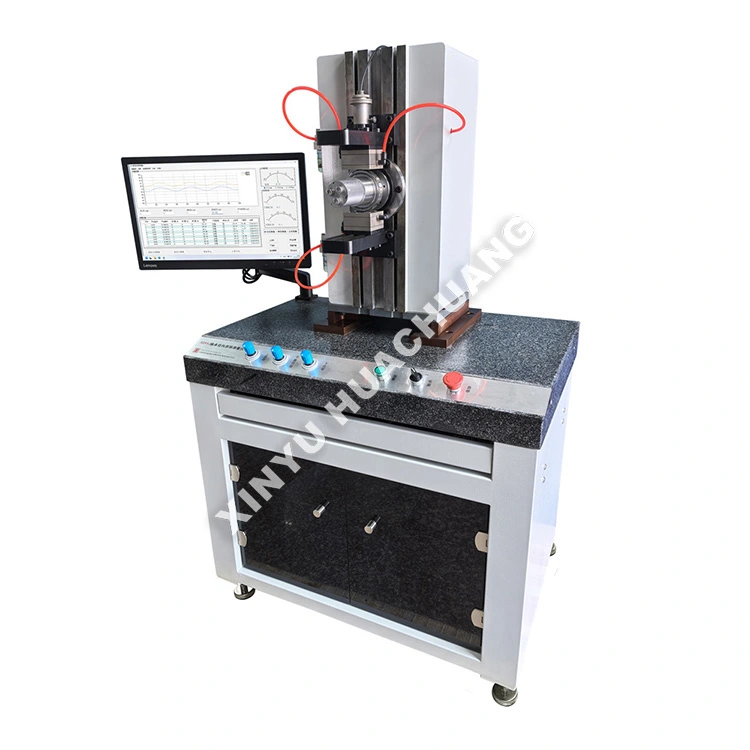

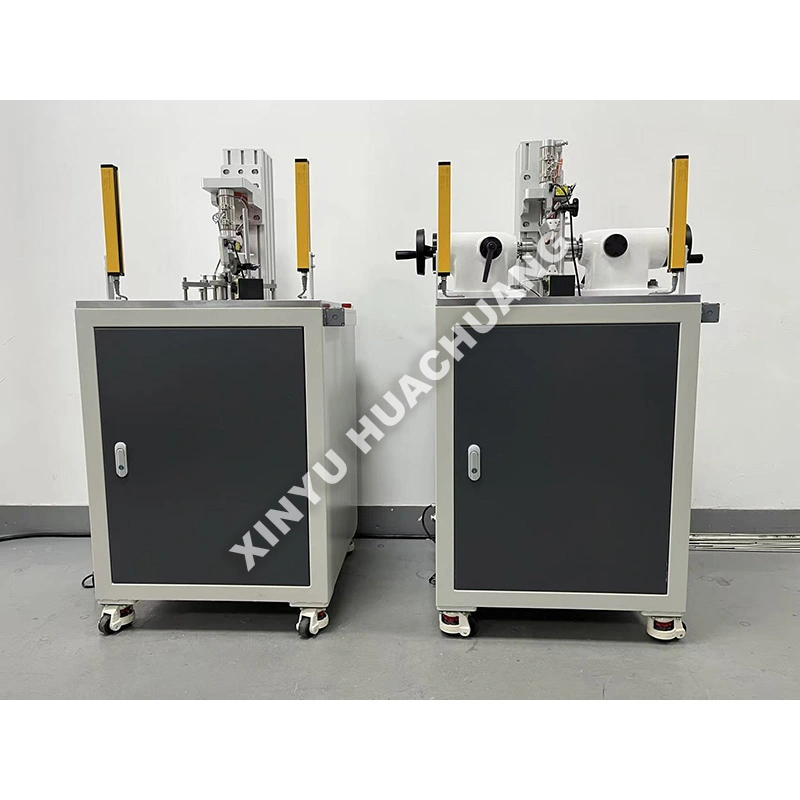

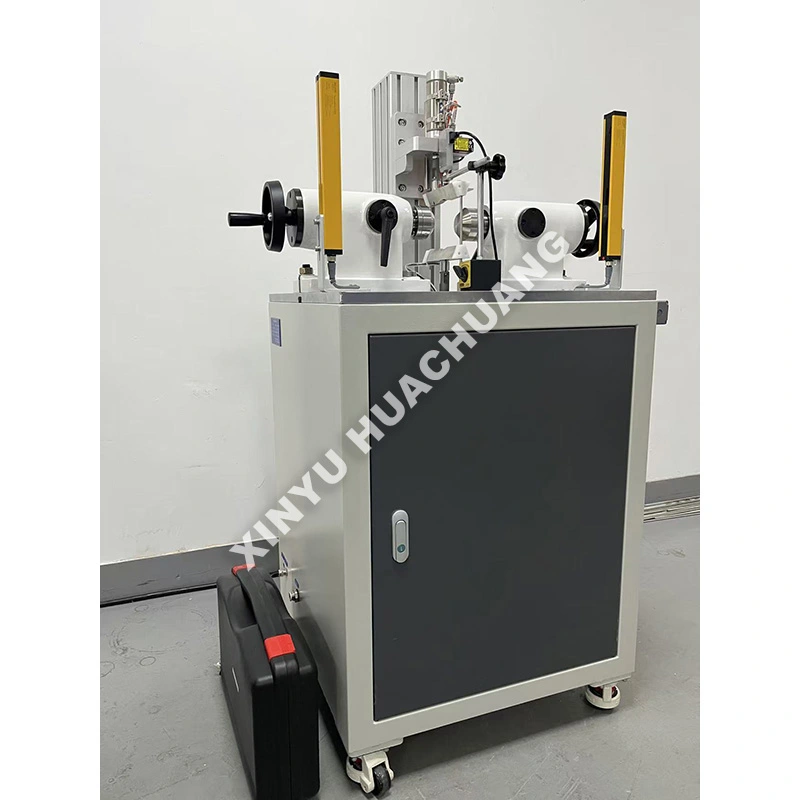

Instrument za merjenje radialne zračnosti ležajev XINYU HUACHUANG je zelo natančen, polavtomatiziran preskusni aparat, posebej zasnovan za ocenjevanje notranje radialne zračnosti kotalnih ležajev. Ta instrument za merjenje radialne zračnosti ležajev, zasnovan za izpolnjevanje strogih mednarodnih standardov, natančno uporablja standardizirane merilne obremenitve za zajem mikropomikov. Opremljen z inteligentno avtomatizacijo PLC in visoko občutljivimi senzorji zagotavlja varno in zanesljivo delovanje, hkrati pa zagotavlja visoko ponovljive podatke za raziskave in razvoj, nadzor kakovosti in certificiranje proizvodnje.

Načelo delovanja

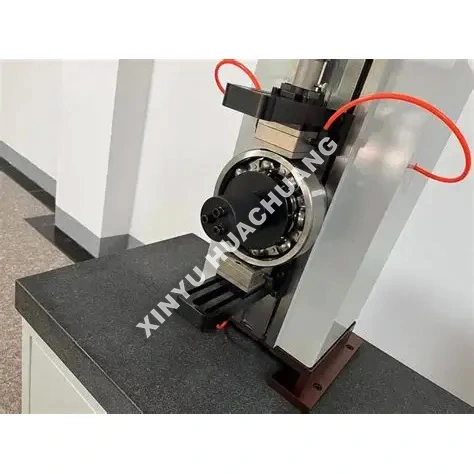

Instrument za merjenje radialne zračnosti ležajev deluje na principu dinamičnega merjenja brez obremenitve. Notranji obroč ležaja je pritrjen in vrten s sinhronim motorjem, medtem ko na zunanji obroč deluje natančna merilna obremenitev. Visoko občutljivi senzorji premika zajamejo radialno gibanje kotalnih elementov, ko gredo skozi območje obremenitve. Sistem uporablja diferencialne algoritme za samodejno odpravo geometrijskih napak in izračuna pravo radialno zračnost, ne da bi zahteval kompenzacijo deformacije.

Katere so posebne prednosti?

● Visoko natančno merjenje: vsebuje vrhunske induktivne senzorje s statično ponovljivostjo <1,5 μm in dinamično ponovljivostjo <2,5 μm.

● Samodejno nalaganje: Pnevmatsko ali motorizirano nakladanje zagotavlja dosledne, standardizirane merilne sile in odpravlja napake pri ročnem delovanju.

● Inteligentna obdelava podatkov: samodejno izračuna povprečno razdaljo, prepozna zastoje vrtenja in ustvari statistična poročila SPC/CPK.

● Robustna in varna konstrukcija: zgrajen s togim mehanskim okvirjem in ima samodejno kalibracijo glede na standardne referenčne dele za ohranjanje dolgotrajne natančnosti.

● Vsestranska združljivost: Modularno pritrjevanje omogoča hitre menjave za testiranje različnih tipov ležajev, od krogličnih ležajev z globokimi utori do stožčastih valjčnih ležajev.

Tehnične specifikacije

Kje se uporablja?

● Izdelava ležajev: 100-odstotni inline ali offline pregled kakovosti za kroglične, cilindrične valjčne in stožčaste valjčne ležaje z globokimi utori.

● Avtomobilska in vesoljska industrija: Vhodna kontrola kakovosti (IQC) in preverjanje montaže za pesta koles, menjalnike in turbinske motorje.

● Natančni stroji: Ujemanje zračnosti in izbira parov za visokonatančna vretena obdelovalnih strojev in robotiko.

● Vzdrževanje in MRO: Ocena stanja in ocena zračnosti ležajev med remontom opreme.

Previdnostni ukrepi pri uporabi

● Priprava vzorca: Ležaj vedno temeljito očistite, da odstranite sredstva za preprečevanje rje ali maščobo, ki bi lahko vplivala na mikromeritev.

● Toplotno ravnovesje: Pred testiranjem pustite, da se instrument in ležaj prilagodita sobni temperaturi (20±5℃).

● Pravilna poravnava: Prepričajte se, da je ležaj povsem ravno nameščen na vpenjalo, da preprečite napačne odčitke zaradi nagiba zunanjega obroča.

● Umerjanje: Na začetku vsake izmene zaženite rutino samodejnega umerjanja z uporabo standardnih referenčnih ležajev.

Navodila za vzdrževanje

● Dnevno: Obrišite merilne napeljave in pisalo senzorja s čisto krpo, ki ne pušča vlaken. Preverite pnevmatski zračni tlak (če obstaja) in izpustite vlago iz filtra.

● Tedensko/mesečno: Preglejte vrtljivo vreteno in nakladalne ročice za nemoteno delovanje. Nanesite kapljico lahkega strojnega olja na mehanske vrtilne točke, kot je priporočeno.

● Vsako četrtletje: izvedite popolno umerjanje sistema z uporabo certificiranih blokov standardne zračnosti, da preverite linearnost in natančnost ojačanja.

● Nadzor okolja: Instrument hranite proč od težkih vibrirajočih strojev, močnih magnetnih polj in neposredne sončne svetlobe, da ohranite stabilnost merjenja.

Podrobnosti o zaščiti po nakupu

Pri XINYU HUACHUANG smo zavezani zagotavljanju celovite in zanesljive poprodajne podpore, da zagotovimo neprekinjeno in učinkovito delovanje vaše opreme. Naša predana servisna ekipa vam je vedno pripravljena pomagati.

Celovita garancija

Ponosno nudimo dveletno garancijo za našo opremo. V tem obdobju zagotavljamo brezplačne storitve vzdrževanja in popravil za vse težave, povezane s kakovostjo, razen tistih, ki jih povzročajo nepravilno delovanje, nepooblaščene spremembe ali višja sila. Za opremo po izteku dvoletnega garancijskega obdobja še naprej nudimo storitve vseživljenjskega vzdrževanja, pri čemer zaračunavamo le stroške nadomestnih delov in dela.

Mehanizem hitrega odziva

Nudimo strokovno inženirsko telefonsko podporo 7×24 ur. Po prejemu obvestila o napaki se bo naša tehnična ekipa odzvala v 24 urah in zagotovila izvedljivo rešitev. Če je potrebna storitev na kraju samem, bodo naši strokovni inženirji prispeli v vaš objekt v enem tednu. V posebnih okoliščinah, ko opreme ni mogoče popraviti, jo bomo brezpogojno zamenjali z novo enoto ali zagotovili nadomestno enoto med dveletnim garancijskim obdobjem ali sprejeli potrebne ukrepe za ponovno vzpostavitev normalnega delovanja.

Pogosto zastavljena vprašanja (FAQ)

V1: Kaj je radialna zračnost in zakaj je pomembna za delovanje ležaja?

O: Radialna zračnost je skupna razdalja, na kateri se notranji obroč ležaja lahko premakne radialno glede na zunanji obroč, ko ni zunanje obremenitve. Pravilna radialna zračnost je ključnega pomena, ker premajhna zračnost povzroča čezmerno trenje, pregrevanje in prezgodnjo odpoved, medtem ko prevelika zračnost vodi do vibracij, hrupa in zmanjšane nosilnosti.

V2: Kako deluje načelo dinamičnega merjenja brez obremenitve?

O: Instrument fiksira notranji obroč ležaja in ga vrti prek sinhronskega motorja, medtem ko na zunanji obroč izvaja natančno merilno obremenitev. Visoko občutljivi senzorji premika zajamejo radialno gibanje kotalnih elementov, ko gredo skozi območje obremenitve. Diferencialni algoritmi nato samodejno odpravijo geometrijske napake, kot je izven okroglosti, in zagotovijo pravo vrednost radialne zračnosti.

V3: Zakaj instrument uporablja diferencialne algoritme namesto neposredne meritve?

O: Ležaji imajo prirojene geometrijske nepopolnosti – rahla ovalnost, površinska valovitost in dimenzijske razlike v kotalnih elementih – ki lahko popačijo enostavne točkovne meritve. Diferencialni algoritem zajame več podatkovnih točk okoli celotne rotacije in matematično loči te geometrijske napake od dejanske zračnosti, kar zagotavlja natančnost meritev brez potrebe po kompenzaciji deformacije.

V4: Katere vrste in velikosti ležajev lahko meri ta instrument?

O: Instrument je primeren za kroglične ležaje z globokimi utori, kotne ležaje, cilindrične valjčne ležaje in stožčaste valjčne ležaje v širokem obsegu velikosti. Adapterje in vpenjala je mogoče konfigurirati tako, da se ujemajo z določenimi premeri izvrtin ležajev in zunanjimi premeri, zaradi česar je primeren za preverjanje kakovosti proizvodne linije in laboratorijske preglede.

V5: Kako ta instrument podpira nadzor kakovosti ležajev v proizvodnji?

O: Z zagotavljanjem hitrih, natančnih in ponovljivih meritev radialne zračnosti instrument omogoča 100 % pregled proizvodnih serij ali statistično vzorčenje po standardih ISO 5753 in ABMA. To zagotavlja, da vsak poslani ležaj ustreza navedeni skupini varnosti, kar zmanjšuje garancijske zahtevke in okvare na terenu, ki jih povzroči neustrezna varnost.
