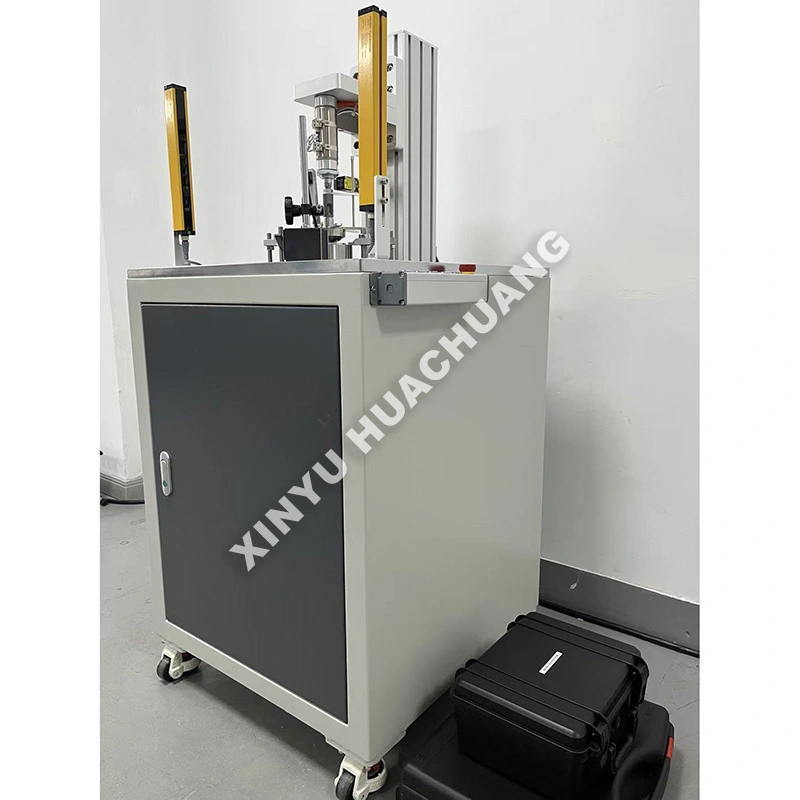

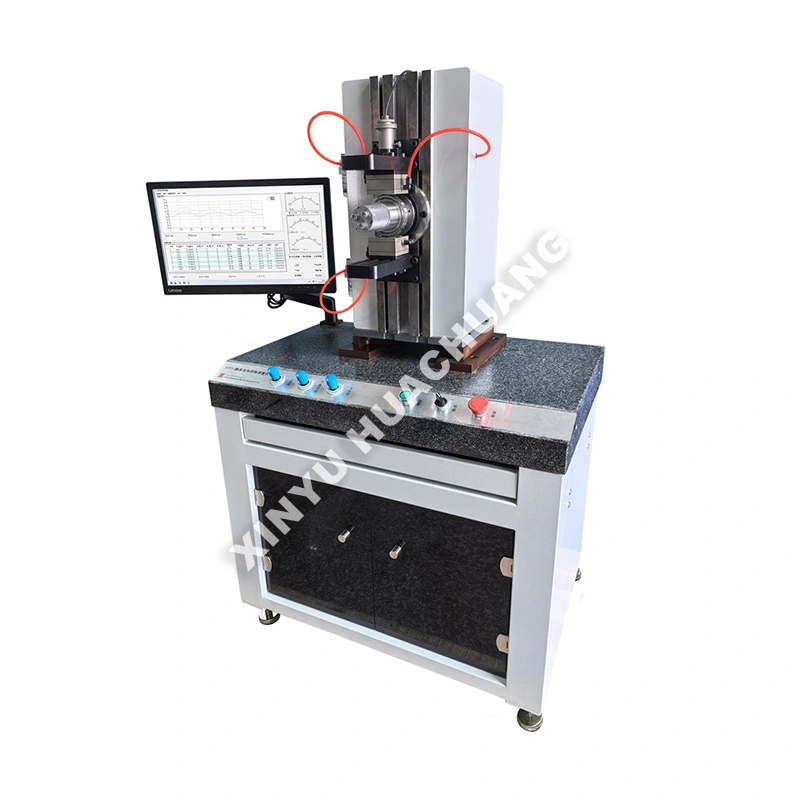

Instrument za merjenje aksialne zračnosti za ležaje

Instrument za merjenje osne zračnosti XINYU HUACHUANG za ležaje je zelo natančna, polavtomatizirana preskusna naprava, posebej zasnovana za ocenjevanje notranje osne zračnosti kotalnih ležajev. Ta instrument za merjenje aksialne zračnosti za ležaje, zasnovan za izpolnjevanje strogih mednarodnih standardov, natančno uporablja standardizirane aksialne merilne obremenitve za zajem mikropomikov. Opremljen z inteligentno avtomatizacijo PLC in visoko občutljivimi senzorji zagotavlja varno in zanesljivo delovanje, hkrati pa zagotavlja visoko ponovljive podatke za raziskave in razvoj, nadzor kakovosti in certificiranje proizvodnje.

Načelo delovanja

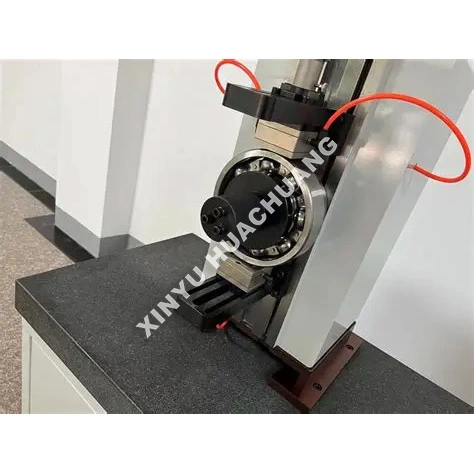

Instrument za merjenje aksialne zračnosti za ležaje deluje na principu dinamičnega merjenja brez obremenitve. Zunanji obroč ležaja je varno pritrjen in vpet, medtem ko se na notranji obroč izvaja natančna aksialna merilna obremenitev. Visoko občutljivi senzorji premika zajamejo aksialno gibanje kotalnih elementov, ko gredo skozi območje obremenitve. Sistem uporablja diferencialne algoritme za samodejno odpravo geometrijskih napak in izračuna pravo aksialno zračnost, ne da bi zahteval kompenzacijo deformacije.

Katere so posebne prednosti?

● Visoko natančno merjenje: vsebuje vrhunske induktivne senzorje s statično ponovljivostjo <1,5 μm in dinamično ponovljivostjo <2,5 μm.

● Samodejno nalaganje: Pnevmatsko ali motorizirano nakladanje zagotavlja dosledne, standardizirane merilne sile in odpravlja napake pri ročnem delovanju.

● Inteligentna obdelava podatkov: samodejno izračuna povprečno razdaljo, prepozna zastoje vrtenja in ustvari statistična poročila SPC/CPK.

● Robustna in varna konstrukcija: zgrajen s togim mehanskim okvirjem in ima samodejno kalibracijo glede na standardne referenčne dele za ohranjanje dolgotrajne natančnosti.

● Vsestranska združljivost: Modularno pritrjevanje omogoča hitre menjave za testiranje različnih tipov ležajev, od krogličnih ležajev z globokimi utori do stožčastih valjčnih ležajev.

Tehnične specifikacije

Kje se lahko uporablja?

● Izdelava ležajev: 100-odstotni inline ali offline pregled kakovosti za kroglične, cilindrične valjčne in stožčaste valjčne ležaje z globokimi utori.

● Avtomobilska in vesoljska industrija: Vhodna kontrola kakovosti (IQC) in preverjanje montaže za pesta koles, menjalnike in turbinske motorje.

● Natančni stroji: Ujemanje zračnosti in izbira parov za visokonatančna vretena obdelovalnih strojev in robotiko.

● Vzdrževanje in MRO: Ocena stanja in ocena zračnosti ležajev med remontom opreme.

Previdnostni ukrepi pri uporabi

● Priprava vzorca: Ležaj vedno temeljito očistite, da odstranite sredstva za preprečevanje rje ali maščobo, ki bi lahko vplivala na mikromeritev.

● Toplotno ravnovesje: Pred testiranjem pustite, da se instrument in ležaj prilagodita sobni temperaturi (20±5℃).

● Pravilna poravnava: Prepričajte se, da je ležaj povsem ravno nameščen na vpenjalo, da preprečite napačne odčitke zaradi nagiba zunanjega obroča.

● Umerjanje: Na začetku vsake izmene zaženite rutino samodejnega umerjanja z uporabo standardnih referenčnih ležajev.

Navodila za vzdrževanje

● Dnevno: Obrišite merilne napeljave in pisalo senzorja s čisto krpo, ki ne pušča vlaken. Preverite pnevmatski zračni tlak (če obstaja) in izpustite vlago iz filtra.

● Tedensko/mesečno: Preglejte vrtljivo vreteno in nakladalne ročice za nemoteno delovanje. Nanesite kapljico lahkega strojnega olja na mehanske vrtilne točke, kot je priporočeno.

● Vsako četrtletje: izvedite popolno umerjanje sistema z uporabo certificiranih blokov standardne zračnosti, da preverite linearnost in natančnost ojačanja.

● Nadzor okolja: Instrument hranite proč od težkih vibrirajočih strojev, močnih magnetnih polj in neposredne sončne svetlobe, da ohranite stabilnost merjenja.

Podpora, ki vam daje samozavest

Pri XINYU HUACHUANG smo zavezani zagotavljanju celovite in zanesljive poprodajne podpore, da zagotovimo neprekinjeno in učinkovito delovanje vaše opreme. Naša predana servisna ekipa vam je vedno pripravljena pomagati.

Celovita garancija

Ponosno nudimo dveletno garancijo za našo opremo. V tem obdobju zagotavljamo brezplačne storitve vzdrževanja in popravil za vse težave, povezane s kakovostjo, razen tistih, ki jih povzročajo nepravilno delovanje, nepooblaščene spremembe ali višja sila. Za opremo po izteku dvoletnega garancijskega obdobja še naprej nudimo storitve vseživljenjskega vzdrževanja, pri čemer zaračunavamo le stroške nadomestnih delov in dela.

Mehanizem hitrega odziva

Nudimo strokovno inženirsko telefonsko podporo 7×24 ur. Po prejemu obvestila o napaki se bo naša tehnična ekipa odzvala v 24 urah in zagotovila izvedljivo rešitev. Če je potrebna storitev na kraju samem, bodo naši strokovni inženirji prispeli v vaš objekt v enem tednu. V posebnih okoliščinah, ko opreme ni mogoče popraviti, jo bomo brezpogojno zamenjali z novo enoto ali zagotovili nadomestno enoto med dveletnim garancijskim obdobjem ali sprejeli potrebne ukrepe za ponovno vzpostavitev normalnega delovanja.

Pogosto zastavljena vprašanja (FAQ)

V1: Kaj je aksialna zračnost in kako se razlikuje od radialne zračnosti?

O: Aksialna zračnost je skupna razdalja, na kateri se lahko notranji obroč ležaja premakne aksialno (vzdolž osi gredi) glede na zunanji obroč, ko ni zunanje obremenitve. Medtem ko radialna zračnost meri gibanje pravokotno na gred, aksialna zračnost meri gibanje vzporedno z gredjo. Obe zračnosti vplivata na zmogljivost ležaja, vendar je aksialna zračnost še posebej kritična za aplikacije s potisno obremenitvijo, kot so menjalniki in navpične črpalke.

V2: Kako princip dinamičnega merjenja instrumenta zagotavlja natančnost?

O: Zunanji obroč je varno pritrjen in vpet, medtem ko je na notranji obroč uporabljena natančna aksialna merilna obremenitev. Visoko občutljivi senzorji premika zajamejo aksialno gibanje kotalnih elementov, ko gredo skozi območje obremenitve. Sistem uporablja diferencialne algoritme za samodejno odpravo geometrijskih napak, kot so iztekanje ploskve in nihanje kletke, pri čemer izračuna resnično aksialno zračnost, ne da bi zahteval kompenzacijo deformacije.

V3: Zakaj je aksialna zračnost še posebej pomembna za ležaje s kotnim kontaktom in stožčaste valjčne ležaje?

O: Kotni in stožčasti valjčni ležaji so zasnovani za prenašanje kombiniranih radialnih in aksialnih obremenitev. Njihov aksialni odmik neposredno določa kontaktni kot med kotalnimi elementi in tekalnimi stezami, kar posledično določa porazdelitev obremenitve, togost in ustvarjanje toplote. Nepravilna aksialna zračnost pri teh vrstah ležajev vodi do neenakomerne porazdelitve obremenitve, prezgodnjega lomljenja in katastrofalne okvare.

V4: Ali se ta instrument lahko uporablja skupaj z instrumentom za merjenje radialne zračnosti za popoln pregled ležajev?

O: Da. Instrumenti radialne in aksialne zračnosti skupaj zagotavljajo celovit profil zračnosti ležaja. Številne specifikacije ležajev zahtevajo preverjanje obeh vrednosti. Zaporedna uporaba obeh instrumentov na istem ležaju daje popolno sliko notranje geometrije in potrjuje, da ležaj izpolnjuje vse zahteve glede zračnosti.

V5: Kako instrument podpira vhodni pregled in analizo napak?

O: Pri vhodnem pregledu instrument preveri, ali novi ležaji pred namestitvijo izpolnjujejo navedeno skupino osnih zračnosti, kar prepreči draga ponovna dela pri sestavljanju. Pri analizi okvar merjenje aksialne zračnosti vrnjenih ležajev ali ležajev, ki so se okvarili na terenu, pomaga ugotoviti, ali je nepravilna zračnost prispeval dejavnik, kar podpira preiskavo vzroka in korektivne ukrepe.
