Eksperimentalna enota za reformiranje metana

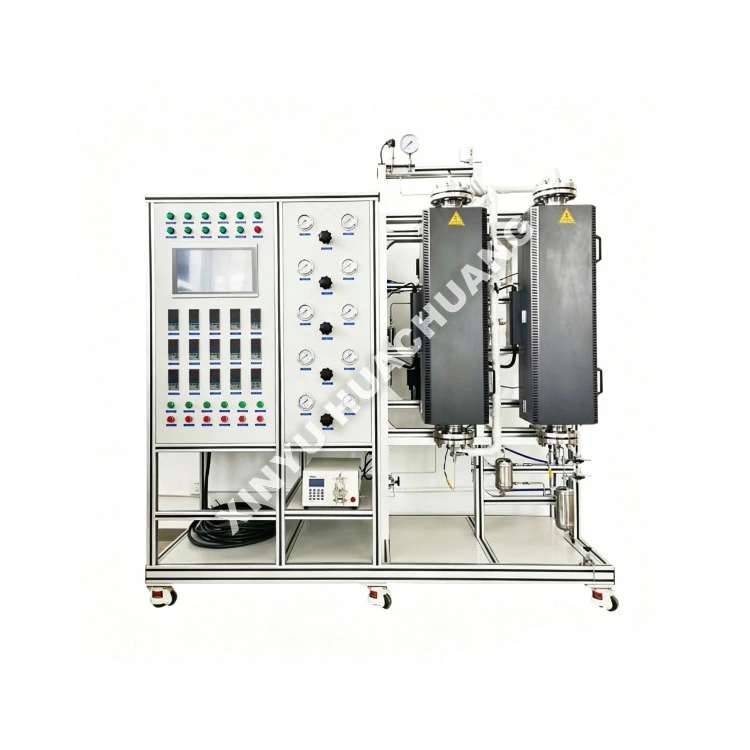

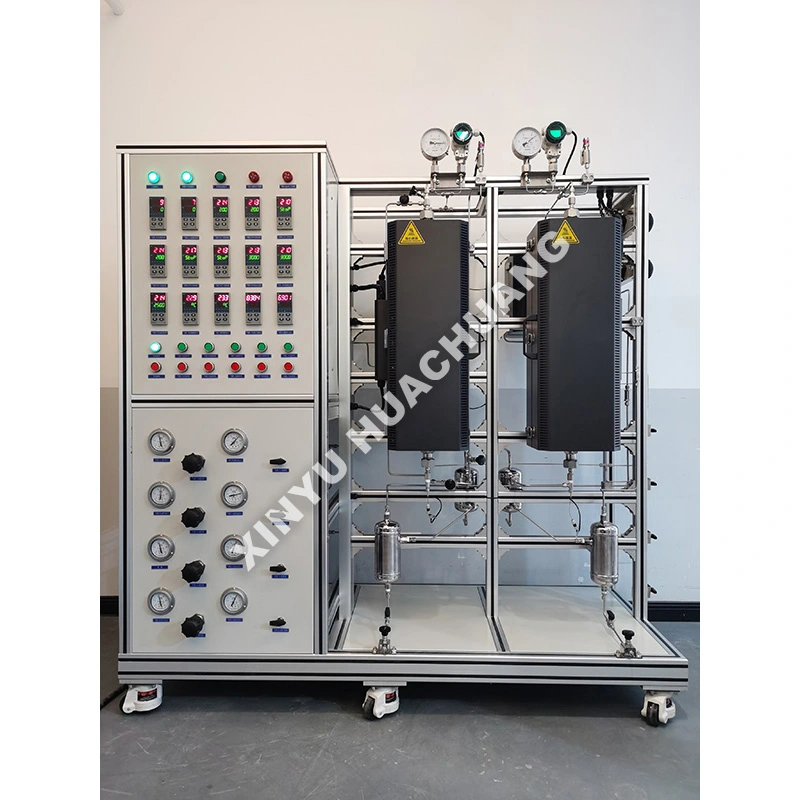

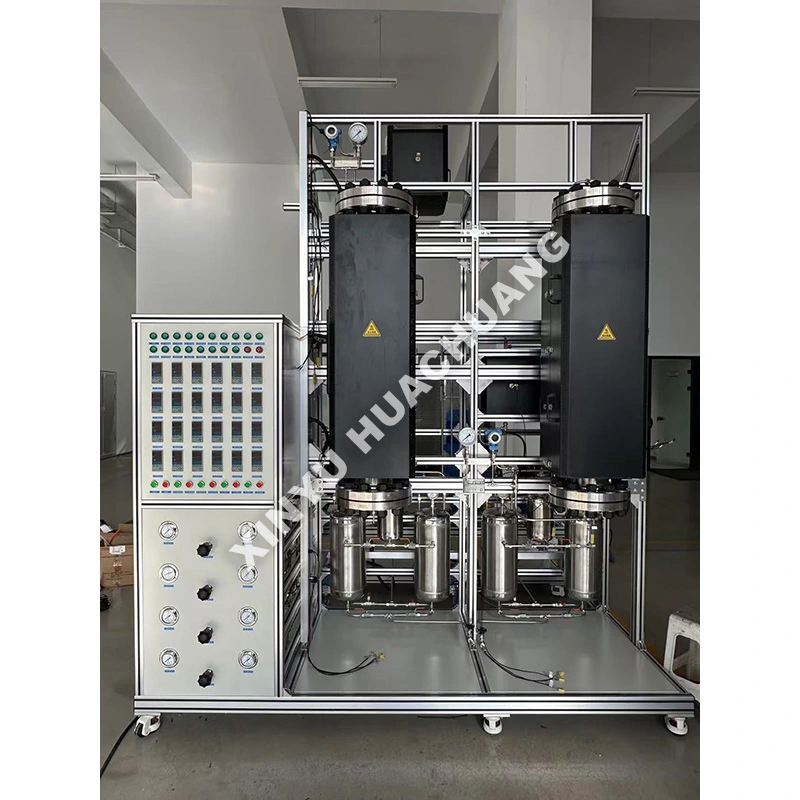

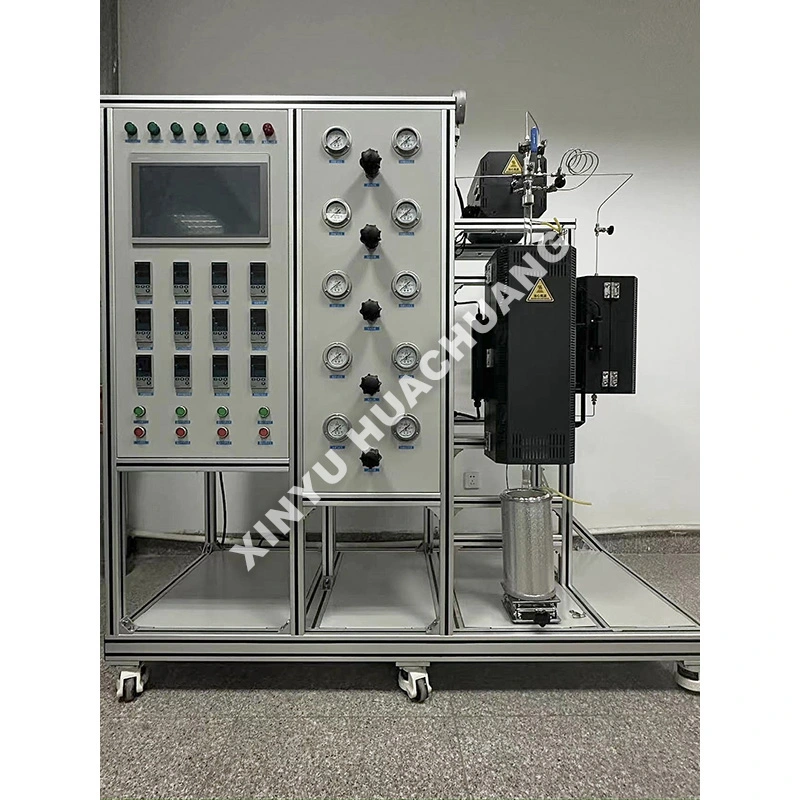

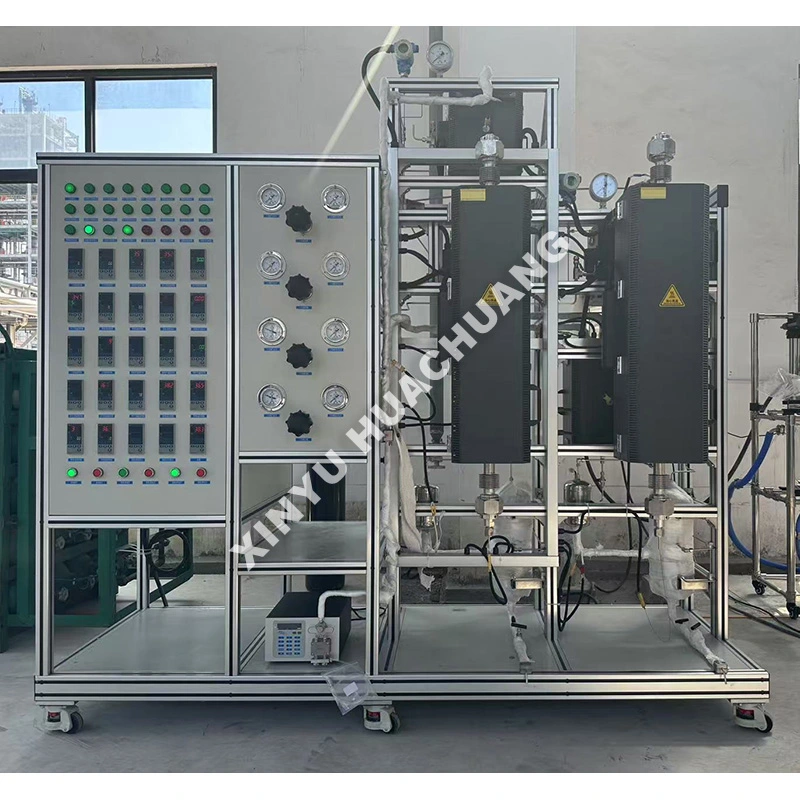

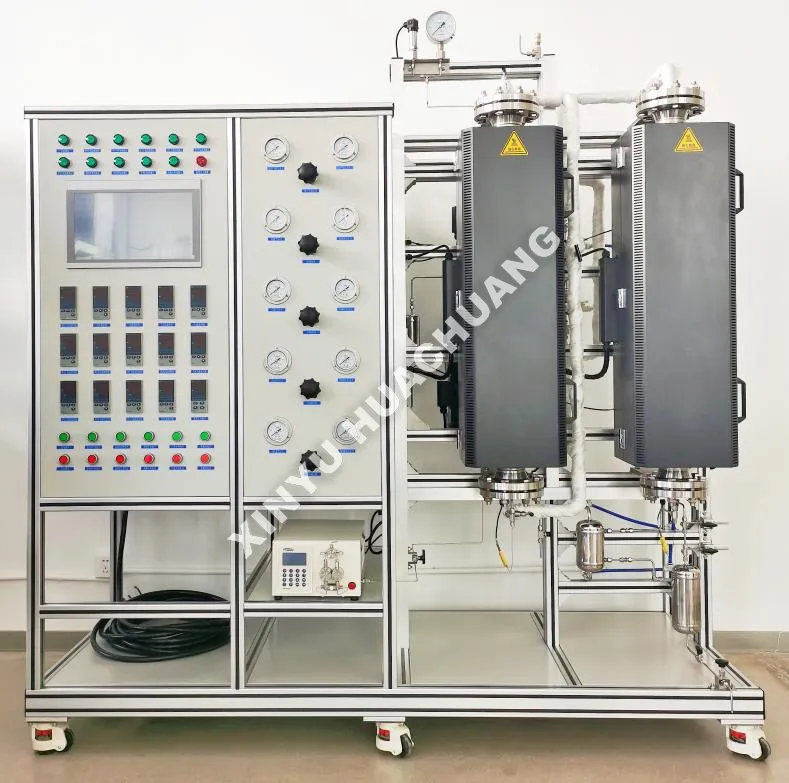

Eksperimentalna enota za reformiranje metana XINYU HUACHUANG je visoko avtomatiziran laboratorijski reaktorski sistem, zasnovan za natančno pridobivanje sintetičnega plina in kinetične raziskave. Zasnovan za simulacijo industrijskih procesov parnega reformiranja metana (SMR) in suhega reformiranja (DRM), natančno nadzoruje temperaturo, tlak in razmerja med plinom in ogljikom. Ta enota, opremljena z inteligentno avtomatizacijo PLC in varnostnimi zaporami na več ravneh, je idealna za pregledovanje katalizatorjev, optimizacijo procesov in raziskave proizvodnje vodika na energetskih in petrokemičnih področjih.

Načelo delovanja

Eksperimentalna enota za reformiranje metana deluje po popolnoma avtomatiziranem zaporedju: reakcije endotermnega reformiranja se simulirajo pri povišanih temperaturah, pri čemer metan natančno merijo regulatorji masnega pretoka in se nato zmeša s paro (prek ogrevanega mehurčka) ali ogljikovim dioksidom. Po predgretju vstopi plinasta dovod v reaktor s fiksno plastjo, napolnjen s katalizatorjem na osnovi niklja ali plemenitih kovin, kjer reformiranje pretvori metan v vodik in ogljikov monoksid. Med celotnim postopkom enota vzdržuje zahtevani visokotemperaturni profil prek naprednega sistema za nadzor temperature, medtem ko njen spletni modul za analizo plina nenehno spremlja sestavo produkta, kar omogoča izračun pretvorbe metana v realnem času in posledičnega razmerja H₂/CO.

Ključne prednosti

● Visokotemperaturna natančnost: Napredno večconsko PID ogrevanje zagotavlja enakomerno porazdelitev temperature do 900 ℃, kar je ključnega pomena za endotermne reakcije reformiranja.

● Vsestranska simulacija procesa: podpira parno reformiranje metana (SMR), suho reformiranje (DRM) in avtotermično reformiranje (ATR) s preprosto prilagoditvijo sestave dovodnega plina.

● Natančen nadzor pare: Integrirani sistem ogrevanega mehurčka in uparjalnika zagotavlja natančna in stabilna razmerja med vodo in ogljikom (S/C) brez kondenzacije v dovodnih vodih.

● Inteligentna avtomatizacija: Integrirano krmiljenje PLC-PC omogoča samodejno beleženje podatkov, ustvarjanje zgodovinske krivulje in dolgoročno delovanje brez nadzora.

● Robustna in varna zasnova: reaktorji so izdelani iz visokotemperaturnih zlitin, odpornih proti koroziji (npr. SS316L, Inconel), ki imajo večstopenjske varnostne zapore za zaščito pred previsoko temperaturo, nadtlakom in izgorevanjem.

Tehnične specifikacije

Področja uporabe

● Proizvodnja vodika: raziskave in razvoj za parno reformiranje metana (SMR) za gorivne celice in rafinerijski vodik.

● Zajem in uporaba ogljika: suho preoblikovanje metana (DRM) za pretvorbo CH4 in CO2 v dragocen sintetični plin.

● Preverjanje katalizatorja: testiranje katalizatorjev na osnovi Ni, plemenitih kovin (Ru, Rh, Pt) in perovskita za reakcije reformiranja.

● Optimizacija procesa: Proučevanje učinkov temperature, tlaka in razmerij S/C na pretvorbo metana in odpornost proti koksanju.

● Akademske raziskave: temeljne kinetične študije in mehanizmi deaktivacije katalizatorja.

Previdnostni ukrepi pri uporabi

● Ogrevanje cevi za paro: Vedno zagotovite, da so sistem za proizvodnjo pare in vsi nadaljnji cevovodi pravilno ogrevani in izolirani, da preprečite kondenzacijo vode, ki lahko poškoduje katalizator.

● Inertno čiščenje: Vedno očistite reaktor z inertnim plinom (N2 ali Ar) pred segrevanjem in pred vnosom pare ali reaktivnih plinov, da preprečite oksidacijo ali eksplozivne mešanice.

● Zaporedje hlajenja: Po poskusu najprej ustavite dovod tekočine, nato nadaljujte s pretokom inertnega plina, medtem ko reaktor ohladite na sobno temperaturo, preden ga zaustavite.

● Varnost plina: metan in vodik sta lahko vnetljiva. Prepričajte se, da so vsi priključki testirani na tesnost in da sistem deluje v dobro prezračenem prostoru z detektorji plina.

Navodila za vzdrževanje

● Dnevno: Preverite tlak plinske jeklenke, preverite odčitke MFC in preverite nivo vode v mehurčku. Zagotovite, da so izpušni plini pravilno odzračeni ali obdelani.

● Tedensko/mesečno: Očistite ali zamenjajte plinske filtre in lovilnike vlage. Preglejte tesnila, ventile in cevje reaktorja, če obstajajo znaki korozije ali puščanja.

● Četrtletno: umerite krmilnike masnega pretoka in temperaturne senzorje, da ohranite natančnost testiranja. Preverite tesnost električnih povezav v omari PLC.

● Ravnanje s katalizatorjem: previdno nakladajte in razkladajte katalizatorje, da preprečite zmečkanine. Redno spremljajte padec tlaka; nenadno povečanje kaže na koksanje ali zamašitev postelje, ki zahteva regeneracijo ali zamenjavo.

Poprodajne storitve in podpora

Pri XINYU HUACHUANG smo zavezani zagotavljanju celovite in zanesljive poprodajne podpore, da zagotovimo neprekinjeno in učinkovito delovanje vaše opreme. Naša predana servisna ekipa vam je vedno pripravljena pomagati.

Celovita garancija

Ponosno nudimo dveletno garancijo za našo opremo. V tem obdobju zagotavljamo brezplačne storitve vzdrževanja in popravil za vse težave, povezane s kakovostjo, razen tistih, ki jih povzročajo nepravilno delovanje, nepooblaščene spremembe ali višja sila. Za opremo po izteku dvoletnega garancijskega obdobja še naprej nudimo storitve vseživljenjskega vzdrževanja, pri čemer zaračunavamo le stroške nadomestnih delov in dela.

Mehanizem hitrega odziva

Nudimo strokovno inženirsko telefonsko podporo 7×24 ur. Po prejemu obvestila o napaki se bo naša tehnična ekipa odzvala v 24 urah in zagotovila izvedljivo rešitev. Če je potrebna storitev na kraju samem, bodo naši strokovni inženirji prispeli v vaš objekt v enem tednu. V posebnih okoliščinah, ko opreme ni mogoče popraviti, jo bomo brezpogojno zamenjali z novo enoto ali zagotovili nadomestno enoto med dveletnim garancijskim obdobjem ali sprejeli potrebne ukrepe za ponovno vzpostavitev normalnega delovanja.

Pogosto zastavljena vprašanja (FAQ)

V1: Kako ta poskusna enota za reformiranje metana preprečuje koksanje in deaktivacijo katalizatorja med dolgotrajnim testiranjem?

O: Koksanje je kritičen izziv pri reformiranju metana. Naša enota ima natančno nastavljiv nadzorni sistem razmerja med paro in ogljikom (S/C), ki zagotavlja optimalno stehiometrijo za zatiranje odlaganja ogljika. Poleg tega ponujamo izbirni modul pred-reformerja, ki pretvarja višje ogljikovodike pred glavnim cevastim reaktorjem, pri čemer deluje pri nižjih temperaturah, da zagotovi stabilne in blage pogoje, s čimer znatno podaljša življenjsko dobo katalizatorja med poskusnimi zagoni.

V2: Ali je mogoče to enoto prilagoditi za parno reformiranje metana (SMR) in suho reformiranje metana (DRM)?

O: Da, enota je zelo vsestranska. Opremljen je z neodvisnimi, visoko natančnimi krmilniki masnega pretoka (MFC) za H₂O (preko uparjalnika) in CO₂. To raziskovalcem omogoča nemoteno preklapljanje med postopki SMR in DRM ali celo testiranje bi-reformiranja, da ocenijo delovanje katalizatorja in kakovost sinteznega plina (razmerje H₂/CO) v različnih okoljih z ogljikovim dioksidom in paro.

V3: Kako sistem ohranja natančne temperaturne profile glede na visoko endotermno naravo reakcije reformiranja?

O: Reakcija reforminga zahteva velik vnos energije (700–1000 °C). Naša eksperimentalna enota za reformiranje metana uporablja večconsko programabilno električno grelno peč z naprednim prilagodljivim nadzorom PID. Več termočlenov je strateško nameščenih vzdolž reaktorske cevi za spremljanje temperaturnega profila v realnem času. Industrijski PLC dinamično prilagaja moč ogrevanja, da kompenzira endotermni povodnik toplote, kar zagotavlja zelo natančne kinetične podatke.

V4: Kako se visokotemperaturni proizvodni plin varno ohladi in analizira brez izgube kritičnih podatkov?

O: Enota vključuje specializiran, večstopenjski sistem za pripravo plina. Visokotemperaturni iztok gre najprej skozi hladilnik za hitro dušenje, da se takoj ustavijo vse sekundarne reakcije. Nato gre skozi visoko učinkovit kondenzator in separator plina in tekočine, da odstrani nereagirano paro in vodo. Posušen sintetični plin se nato usmeri v spletni plinski kromatograf (GC) za natančno analizo pretvorbe CH₄, izkoristkov CO, CO₂ in H₂ v realnem času.

V5: Kateri varnostni mehanizmi so na voljo za ravnanje z visokotemperaturnim vodikom in ogljikovim monoksidom med neuspešnimi eksperimenti?

O: Pri ravnanju s sintetičnim plinom je varnost najpomembnejša. Eksperimentalna enota za reformiranje metana ima celovito varnostno matrico. Če oddajnik pretoka metana odpove ali je zaznan temperaturni pobeg, PLC takoj sproži zaustavitev v sili (ESD). Samodejno prekine dovod ogljikovodikov, odpre ventile za izpihovanje dušika, da inertizira reaktor, in aktivira odzračevanje izpušnih plinov, da prepreči kopičenje eksplozivnega plina, s čimer ščiti upravljavca in opremo.
